光学镜头的胶合固化是一项极其精密的工艺，念念要同期保证“无气泡”和“高强度”，需要从胶水选型、预处理与施胶、固化工艺、以及检测圭表这四个中枢过错进行全经过的玄虚化管控。
以下是完了高质料镜头胶合的具体时刻旅途：
💧 胶水选型：从起源侧目消弱与应力
胶水的物理特点径直决定了固化后的强度和光学发扬。
极低消弱率：胶水在从液态鼎新为固态时体积会消弱，这是产生内应力和微气泡的主因。必须采用光学级胶水，条目固化消弱率＜0.1%，以防护固化过程中镜片被拉偏或产生闲逸。
高强度与韧性均衡：为了保证粘接沉稳，胶水的剪切强度时常需≥5MPa。同期，胶水的杨氏模量不宜过高（即不行太“硬”），妥当的柔韧性不错继承热膨大所有这个词不匹配带来的应力，幸免镜片开裂。
低蒸发性（低出气）：在密封的光学系统中，胶水固化或老化时开释的蒸发性气体（VOCs）会在镜片名义凝结成“雾气”。高端应用（如车载、航空航天）必须使用低蒸发性光学胶。
🧼 预处理与施胶：阻绝气泡产生的物理环境
90%的气泡问题齐源于前期的清洁和施胶操作不当。
极致清洁：沾污是粘接的天敌。镜片必须经过严格的三级清洁工艺（如超声波溶剂清洗 -> 去离子水冲洗 -> 氮气吹干），确保名义无油、无尘、无指纹，名义大略度时常条目 Ra＜10nm。
真空脱泡：高粘度的胶水在搅动或输送中会混入微弱气泡。在使用前，必须将胶水放入真空脱泡机中进行处理（举例在 -0.08MPa 的真空环境下处理5分钟傍边），将气泡率贬抑在0.1%以下。
真空环境施胶与贴合：在极高条目的工艺中，施胶和镜片贴合智商会径直在真空腔体内完成。这能从物理上透彻圮绝空气，防护胶缝中残留气泡。同期，应用高精度坦然仪或视觉系统确保光轴瞄准（过失贬抑在亚微米级），幸免反复调度带入气泡。
⚙️ 固化工艺：贬抑响应速度与能量开释
固化过程要是过快或受热/受光不均，会导致胶水上层飞速结皮，凤凰彩票中国官网入口将里面的气体和溶剂“锁”在里面。
梯度/分段固化：非论是UV固化如故热固化，齐不行“一步到位”。
UV固化：应经受梯度光照时刻，举例运转光强设为500mW/cm²，再渐渐升迁至2000mW/cm²。
热固化：需严格贬抑升温速度（如≤5℃/分钟），并相助恒温恒湿环境（如20-25℃，湿度≤50%），确保胶水表里的响应速度一致。
措置“暗影效应”：要是镜头结构复杂，存在紫外线照不到的死角，单纯使用UV胶会导致暗影区固化不全，强度大打扣头。此时必须采用“双重固化”胶水（UV预固定 + 热/潮湿二次固化），确保所有这个词粘接区域齐能达到最高强度。
🔬 质料检测：量化气泡与强度圭表
终末，需要通过专科的检测树立来考证工艺是否达标。
气泡检测：使用激光散射仪或高倍显微镜扫描胶层。工业圭表时常条目胶层内气泡直径＜50μm，且密度＜5个/cm²。
强度与可靠性考证：除了老例的拉力测试，还需通过严苛的环境应力测试。举例，将胶合后的镜头放入冷热冲击检修箱（如-55℃到70℃轮回10次，或在85℃/85%RH环境下存放1000小时），考证其在极点环境下是否会出现开裂、脱胶或透光率衰减。

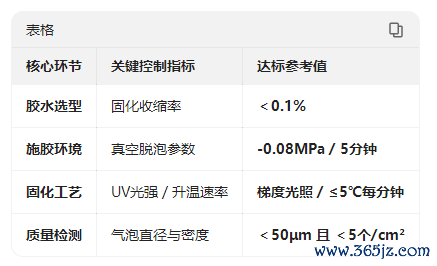

📊 中枢工艺贬抑主义一览表
斗鱼体育中国官网入口
中枢过错过错贬抑主义达标参考值胶水选型固化消弱率＜0.1%施胶环境真空脱泡参数-0.08MPa / 5分钟固化工艺UV光强 / 升温速度梯度光照 / ≤5℃每分钟质料检测气泡直径与密度＜50μm 且 ＜5个/cm²
蚁集你场地的广州及珠三角地区极其纯属的光学产业链（涵盖手机镜头、车载录像头、精密仪器等），当今主流的头部光学厂齐也曾多量经受自动化视觉点胶 + 真空贴合 + 梯度UV/双固化的组合工艺凤凰彩票(中国)官方网站，来确保光学镜头在大界限量产中依然保捏极高的良品率。
